DC插头模具的开模流程是怎样的

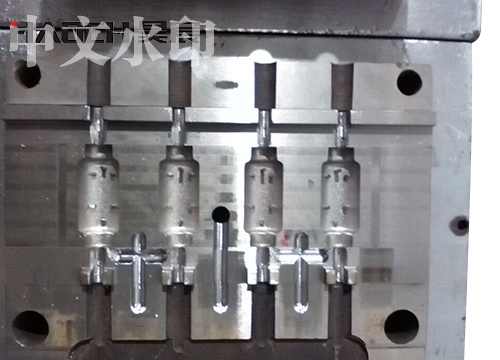

　　DC 插头模具开模流程涵盖设计、加工、装配等多个环节，每个步骤均需严格把控。首先是设计阶段，模具设计师依据 DC 插头的产品图纸和技术要求，利用 CAD/CAM 软件进行三维建模 。此过程需准确计算插头的尺寸、形状及公差，同时考虑模具的分型面、浇注系统、冷却系统等结构设计 。通过有限元分析软件对模具结构进行力学和热学模拟，优化设计方案，确保模具在生产过程中的强度和稳定性 。

　　设计方案确定后进入加工阶段。进行模具材料的准备，根据 DC 插头的生产要求和模具使用寿命需求，选择合适的模具钢材料，如 P20、718 等 。材料经过锻造、退火等预处理后，利用数控加工设备进行粗加工，包括铣削、车削等，去除大部分余量 。随后进行精加工，采用电火花加工、慢走丝线切割等高精度加工工艺，加工模具的成型表面、顶针孔、冷却水道等精细结构 。加工过程中需严格控制尺寸精度和表面粗糙度，确保模具达到设计要求 。

　　加工完成后进入装配阶段。先对模具零件进行清洗和检验，去除加工残留物，检查零件尺寸和表面质量 。按照装配图纸依次安装模具的各个部件，包括定模座板、动模座板、型芯、型腔、顶针系统、冷却系统等 。装配过程中需保证各部件的装配精度，如顶针与顶针孔的配合间隙、冷却水道的密封性能等 。装配完成后进行试模，将模具安装到注塑机上，注入塑料原料，检验 DC 插头的成型质量 。根据试模结果，对模具进行调整和修正，如打磨表面、调整顶针位置、优化浇注系统等 。经多次试模和调整，直至生产出合格的 DC 插头，完成开模流程 。
